Norme NF C15-100 et coffret de communication : comment garantir la sécurité de vos installations électriques

Derrière chaque installation électrique fiable se cache un ensemble de règles précises, pensées pour protéger les personnes, les biens et les équipements. La norme NF C15-100 constitue le cadre de référence incontournable pour toute installation électrique basse tension en France, qu’il s’agisse d’une construction neuve ou d’une rénovation complète. Comprendre ses exigences, notamment en ce qui concerne le coffret de communication, permet de concevoir un logement à la fois sûr, fonctionnel et tourné vers les usages numériques d’aujourd’hui.

En bref

La norme NF C15-100 est le cadre réglementaire français obligatoire pour sécuriser les installations électriques basse tension, avec une révision en vigueur depuis août 2024.
La Gaine Technique de Logement (GTL) centralise le tableau électrique et le coffret de communication, assurant une séparation physique nécessaire entre les circuits de puissance et les réseaux numériques.
La protection différentielle de 30 mA est systématique sur tous les circuits pour prévenir les risques d’électrocution, tandis que l’usage de parafoudres devient obligatoire dans des conditions spécifiques.
Le coffret de communication doit obligatoirement distribuer les signaux numériques via un câblage en étoile utilisant des prises RJ45, avec des débits répondant aux standards actuels.
La norme impose des règles strictes pour les zones humides, comme les salles de bains, afin de protéger les occupants contre les dangers liés à l’eau.
Des circuits dédiés sont désormais requis pour les nouveaux usages, tels que les bornes de recharge pour véhicules électriques et la motorisation des volets roulants.
De nouvelles exigences en matière de réaction au feu pour les câbles entreront progressivement en application d’ici 2026, renforçant la sécurité incendie globale du logement.

Les exigences de la norme NF C15-100 pour le tableau et la GTL

Organisation de la gaine technique de logement et du tableau électrique

La gaine technique de logement, plus connue sous l’acronyme GTL, représente l’épine dorsale de toute installation électrique moderne. Elle regroupe en un espace dédié le tableau électrique, le coffret de communication et le tableau de répartition téléphonique. Cette organisation centralisée facilite non seulement la maintenance, mais permet aussi de respecter les distances et les séparations imposées entre les circuits de puissance et les circuits de basse tension. La norme impose un espace minimum suffisant pour accueillir l’ensemble de ces équipements, tout en garantissant l’accessibilité et la sécurité des interventions futures. La dernière révision de la norme est applicable depuis le 23 août 2024, ce qui implique que toute nouvelle construction ou rénovation complète doit s’y conformer sans délai.

Le tableau électrique doit être dimensionné de façon à accueillir tous les disjoncteurs et dispositifs de protection nécessaires, avec une réserve pour d’éventuelles extensions. La mise à la terre de l’ensemble des circuits est une obligation fondamentale, tout comme la vérification de conformité par un organisme agréé avant la mise sous tension de l’installation.

Disjoncteur et interrupteur différentiel pour chaque circuit

L’un des points clés de la norme réside dans la protection différentielle systématique de chaque circuit. Tous les circuits doivent être protégés par des dispositifs différentiels résiduels d’une sensibilité inférieure ou égale à 30 mA. Ce seuil garantit une protection électrique efficace contre les risques d’électrocution, en détectant les fuites de courant avant qu’elles ne deviennent dangereuses. Des sélectivités spécifiques sont également imposées pour certains appareils exigeants comme les lave-linge ou les plaques de cuisson, afin d’éviter les déclenchements intempestifs qui pourraient nuire au confort des occupants.

La norme introduit aussi des évolutions notables avec la recommandation des détecteurs d’arcs électriques, désignés sous les acronymes AFDD ou DPDA. Bien que leur installation ne soit pas encore obligatoire dans les logements résidentiels, ils représentent une avancée majeure pour la sécurité incendie, en détectant les arcs défectueux susceptibles de provoquer des départs de feu. Par ailleurs, l’installation d’un parafoudre devient obligatoire lorsque des dommages pourraient avoir des conséquences sur la vie humaine ou le patrimoine, et il est recommandé d’en ajouter un supplémentaire pour les équipements situés à plus de 10 mètres du tableau.

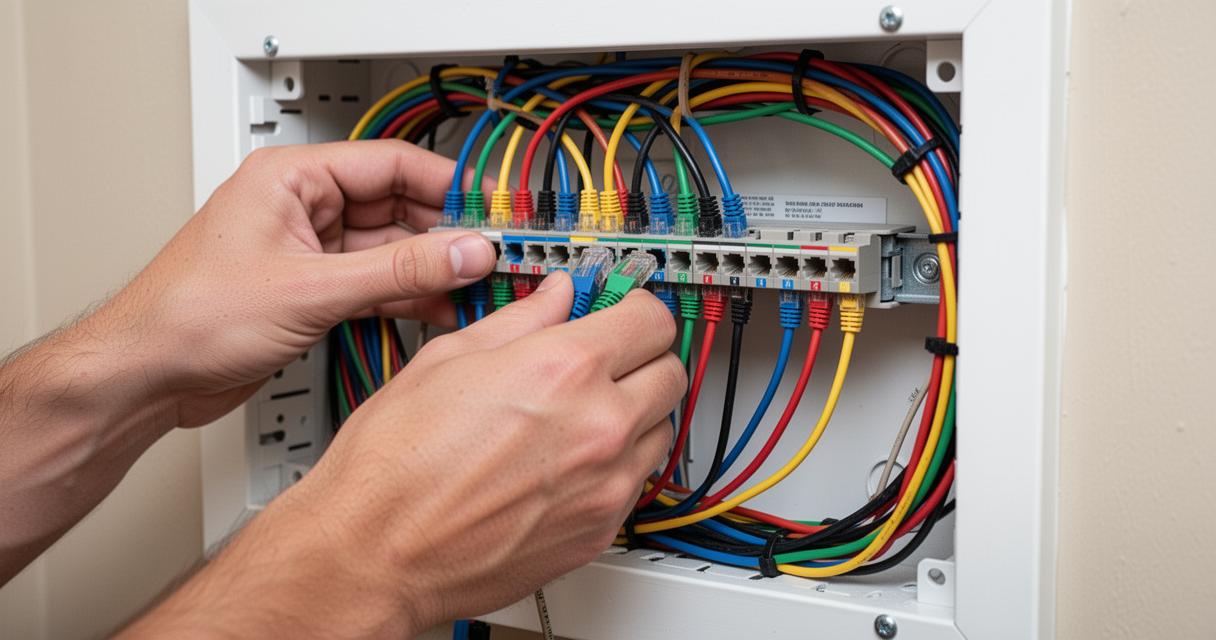

Le rôle du coffret de communication dans un logement moderne

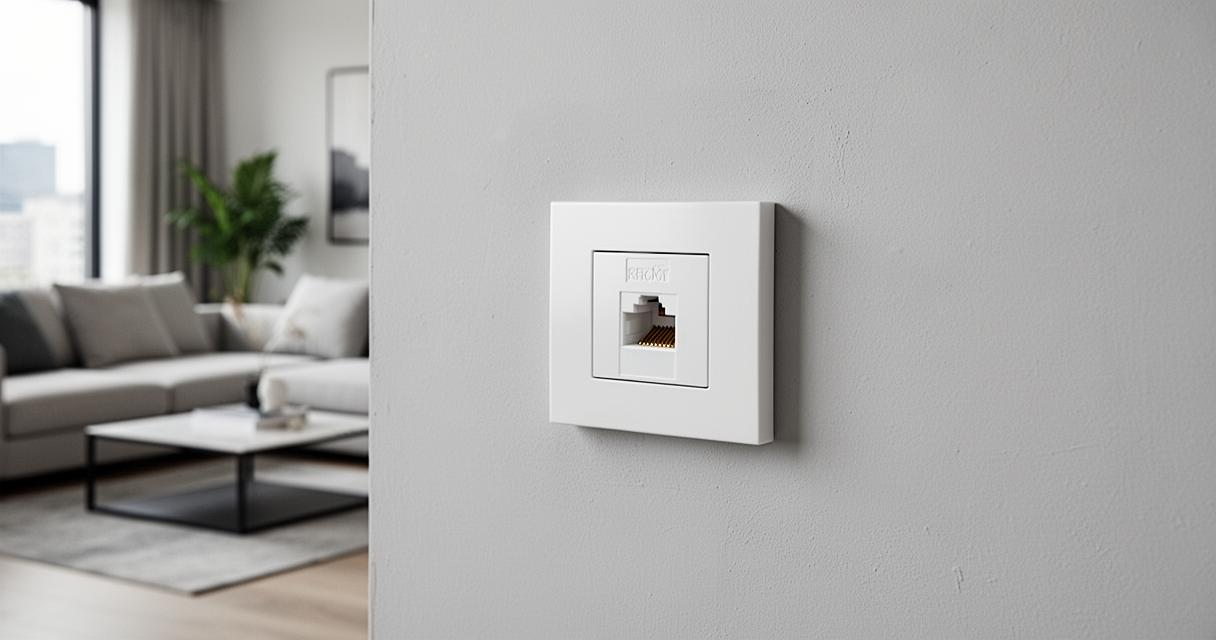

Distribution des prises RJ45 pour les équipements numériques

Un coffret multimédia est désormais obligatoire dans toute nouvelle construction, et même lors d’une rénovation complète. Il centralise la distribution des signaux numériques et audiovisuels vers l’ensemble du logement, en s’appuyant sur un câblage en étoile : chaque prise RJ45 est reliée individuellement au coffret central, ce qui garantit des performances homogènes et facilite le diagnostic en cas de panne. Ce coffret doit obligatoirement inclure une mise à la terre, un répartiteur pour les services audiovisuels et au minimum 4 socles RJ45.

Le nombre de prises RJ45 à installer varie selon la surface et la configuration du logement. Pour un T2, la norme prévoit 2 prises dans le salon et 1 dans la chambre. Pour un T3, 2 prises sont requises dans le séjour et 1 par chambre supplémentaire. Ces prises doivent être placées à proximité d’une prise de courant, afin de faciliter le branchement des équipements numériques. Le câblage utilisé doit être en cuivre à 4 paires torsadées, avec un minimum de grade 2 pour atteindre un débit d’1 Gb/s, ou grade 3 pour des débits de 10 Gb/s.

Emplacement du coffret et intégration avec les circuits basse tension

L’emplacement du coffret de communication n’est pas laissé au hasard. La norme exige qu’il soit intégré dans la GTL, à proximité du tableau électrique principal, tout en respectant une séparation physique stricte entre les circuits de puissance et les circuits basse tension. Cette disposition permet d’éviter toute interférence électromagnétique susceptible de dégrader la qualité des signaux numériques ou d’introduire des risques électriques. Pour les nouvelles constructions, un tableau de communication est requis même lorsque le logement bénéficie déjà d’une connexion à un réseau collectif, afin d’anticiper les évolutions technologiques futures et de garantir la conformité à long terme.

Sécurité des circuits spécifiques et équipements particuliers

Protection électrique dans la salle de bain et les zones humides

La salle de bain constitue l’une des zones les plus réglementées de toute installation électrique, en raison de la présence simultanée d’eau et d’électricité. La norme NF C15-100 définit des volumes de protection précis à l’intérieur desquels le placement des équipements électriques est strictement encadré. Chaque circuit électrique alimentant des appareils dans ces espaces doit être protégé par un dispositif différentiel adapté, et les équipements doivent présenter un indice de protection suffisant contre les projections d’eau. Ces règles s’appliquent également aux autres zones humides du logement, comme les cuisines ou les buanderies, où la cohabitation entre l’eau et l’électricité impose une vigilance accrue.

La protection contre les surtensions est également prise en compte dans ces environnements sensibles. L’utilisation de câbles électriques adaptés, conformes aux nouvelles exigences de réaction au feu, contribue à renforcer la sécurité incendie de l’ensemble du logement. Rappelons que les câbles U-1000 R2V seront abandonnés à compter du 23 mai 2025, avec une application obligatoire un an plus tard, et que les nouvelles installations devront recourir à des câbles présentant une tenue au feu minimale Cca-s2,d2,a2 pour les bâtiments concernés.

Raccordement dédié pour la recharge de véhicule électrique et les volets roulants

L’essor des véhicules électriques a conduit la norme à intégrer des dispositions spécifiques pour la recharge de véhicule électrique. Un circuit dédié doit être prévu dès la conception du tableau électrique, protégé par un dispositif différentiel de type A ou F en monophasé, ou de type B en triphasé. Cette anticipation évite des travaux coûteux lors de l’acquisition d’un véhicule électrique et garantit la sécurité du point de recharge, qui représente une charge électrique significative pour l’installation domestique.

Les volets roulants motorisés, quant à eux, nécessitent des circuits dédiés conformes aux règles de câblage de la norme. Leur intégration doit être prévue dès la phase de conception pour éviter les sur-calibrages ou les déclenchements intempestifs liés à des courants d’appel importants au démarrage. Plus globalement, l’efficacité énergétique est désormais un critère à part entière de la norme, avec de nouvelles exigences portant sur les modules d’alimentation, la protection des luminaires encastrés et la surveillance des consommations. En combinant rigueur technique et anticipation des usages futurs, la norme NF C15-100 offre un cadre complet pour des installations électriques à la fois sûres, performantes et durables.
